БАЗИС-РИТМ.ТОК — ПИД-регулятор с токовым выходом
Выпускаемый серийно прибор БАЗИС-РИТМ.ТОК — это современный малоканальный технологический регулятор-измеритель с аналоговым токовым выходом, предназначенный для высокоточной автоматизации различных процессов на промышленных объектах. Устройство обеспечивает непрерывное измерение, отображение, контроль и регулирование технологических параметров с применением ПИ- и ПИД-алгоритмов, а также логическую обработку входной информации от широкого спектра датчиков.
Контроллер сочетает в себе функции визуализации текущих значений, дискретного управления, а также оперативного оповещения оператора о неисправностях или отклонениях с помощью встроенной световой индикации. Реализован архив событий ёмкостью до 400 записей, а также регистрация параметров с частотой до 0,5 с и сроком хранения данных до двух месяцев.
Завод-изготовитель несёт гарантию полного соответствия регулятора-измерителя БАЗИС-РИТМ.ТОК заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.
Регулятор БАЗИС-РИТМ.ТОК поддерживает аналоговое управление через токовый выход, а также управление ШИМ и реверсивными исполнительными механизмами. Возможность самонастройки ПИД-регулятора позволяет быстро адаптироваться к изменяющимся условиям объекта и оптимизировать точность регулирования. Устройство работает в температурном диапазоне от –30 до +50 °C, что делает его пригодным для эксплуатации в суровых климатических условиях.
Контроллер выпускается в двух исполнениях: общепромышленном и с искробезопасной модификацией, сертифицированной по маркировке [Ex ia Ga]IIC, что позволяет безопасно использовать его во взрывоопасных зонах. Пыле- и влагозащищённый корпус с уровнем защиты до IP54 обеспечивает устойчивость к внешним воздействиям и долговечность эксплуатации.
Для визуального контроля параметров предусмотрены два ярких семисегментных индикатора (диагональю 1⅔″ и 1⅓″), обеспечивающие чёткую индикацию даже в условиях ограниченной видимости. Связь с внешними системами автоматизации обеспечивается через интерфейс RS-485 с поддержкой популярных промышленных протоколов.
Устройство внесено в Государственный реестр средств измерений и имеет межповерочный интервал 4 года, что подтверждает его точность и надёжность в течение длительного времени без необходимости частой поверки.
Область применения ПИД-регулятора БАЗИС-РИТМ.ТОК:
- Нефтегазовая промышленность — контроль температуры, давления и уровня в опасных и удалённых зонах добычи и транспортировки нефти и газа.
- Химическая и нефтехимическая отрасли — точное регулирование параметров в агрессивных и потенциально взрывоопасных средах.
- Энергетика — управление тепловыми процессами и подача управляющих сигналов исполнительным устройствам котлов, теплообменников и турбин.
- Металлургия и машиностроение — регулирование температурного режима печей, гидравлических и пневматических систем.
- Сельское хозяйство и пищевая промышленность — поддержание заданных условий в установках обработки, хранения и дозирования продукции.
- Системы водоснабжения и водоочистки — автоматизация процессов фильтрации, дозирования реагентов и контроля качества воды.
Условное обозначение модификаций
БАЗИС-РИТМ.ТОК - Х1 - Х2 - 220 - Х3 - Х4 - Х5 , где
- БАЗИС-РИТМ.ТОК - регулятор-измеритель технологический малоканальный с управляющим токовым выходом.
- Х1 - регистрация значений:
- Р - регистрирует значения аналогового входа У / УА,
- без символа - без регистрации.
- Х2 - исполнение по взрывозащите:
- Ex - маркировка взрывозащиты [Ex ia Ga] IIC,
- без символа - без искрозащиты.
- Х3 - диапазон рабочих температур:
- Н - -30...+50°C,
- без символа - +5...+50°C.
- Х4 - метрологическое обеспечение:
- без символа - имеет метрологическое обеспечение (без поверки),
- ГП - имеет метрологическое обеспечение с государственной первичной поверкой.
- Х5 - гарантия:
- без символа - базовая 3 года,
- РГ4 - расширенная 4 года,
- РГ5 - расширенная 5 лет,
- РГ6 - расширенная 6 лет.
Характеристики
| Характеристики | Значения | |
|---|---|---|
| Информационные характеристики |
Количество входных каналов: | |
| — аналоговых | 1 | |
| — дискретных | 2 | |
| Количество выходных каналов: | ||
| — аналоговых | 1 | |
| — дискретных | 3 | |
| Количество контуров регулирования простых/каскадных | 1/0 | |
| Поддерживаемые градуировки |
Токовый вход с питанием от контроллера | 0-20 мА, 4-20 мА, 0-5 мА, 1-5 мА, 20-0 мА, 20-4 мА, 5-0 мА, 5-1 мА |
| Токовый вход с внешним питанием | 0-20 мА, 4-20 мА, 0-5 мА, 1-5 мА, 20-0 мА, 20-4 мА, 5-0 мА, 5-1 мА | |
| Вход напряжения постоянного тока | 0-100 мВ | |
| Термопарный вход | L, K, N, B, S, R, A-1, A-2, A-3, E, T, J | |
| Токовый выход с питанием от контроллера | 4-20 мА | |
| Экран и визуализация |
Индикатор: | |
| — тип дисплея | Цифровой | |
| — диагональ | два 1⅔ и 1⅓ дюйма | |
| Тренды: | ||
| — максимальное количество | 1 | |
| — дискретность опроса | 0,5 с | |
| — длительность хранения | 60 сут. | |
| Управление и сигнализация |
Управление | Кнопочное |
| Конфигурирование контроллера с передней панели | Да (за исключением отдельных логических операций и паролей) | |
| Световая сигнализация | Да | |
| Архивы | Максимальный размер архива событий | 400 |
| Связь с внешними устройствами |
Количество портов: | |
| — RS-485 | 1 | |
| — RS-232 | 1 | |
| Поддерживаемые протоколы | БАЗБАС, MODBUS RTU/TCP | |
| Надежность, метрология |
Средняя наработка на отказ | 96 000 ч |
| Межповерочный интервал | 4 года | |
| Монтажные характеристики |
Вид монтажа | Щитовой |
| Габаритные размеры: | ||
| — высота | 48 мм | |
| — ширина | 96 мм | |
| — глубина | 182 мм | |
| Максимальная масса | 0,5 кг | |
| Питание и потребляемая мощность: | ||
| — напряжение питания | ~90—250 В | |
| — максимальная потребляемая мощность | 7,5 Вт | |
| Условия эксплуатации |
Степень защиты от попадания внутрь твердых тел, пыли и влаги: | |
| — передняя панель | IP54 | |
| — корпус | IP40 | |
| Маркировка взрывозащиты (при наличии) | [Ex ia Ga]IIC | |
| Температура окружающего воздуха при эксплуатации | +5..+50 -30..+50 |
|

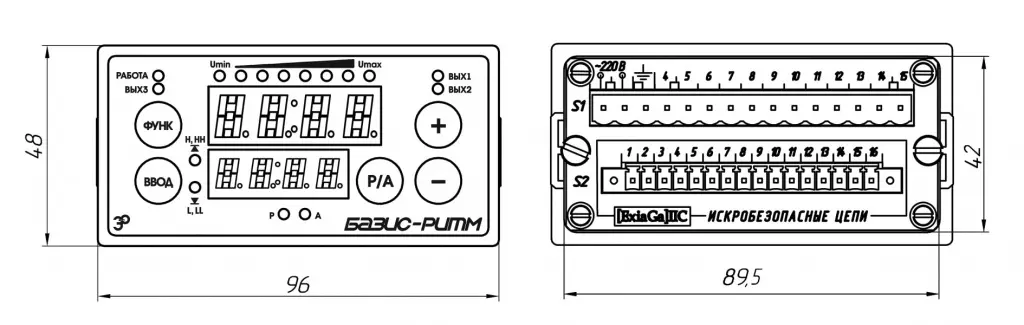

Габаритные размеры регулятора-измерителя БАЗИС-РИТМ.ТОК
Комплект поставки
- регулятор-измеритель технологический малоканальный (5ДА2.407.018) соответствующей модификации
- ответные части разъемов;
- комплект монтажных и запасных частей;
- цифровой носитель с ПО;
- комплект эксплуатационных документов.
