ЭА2232 микроамперметр постоянного тока аналоговый щитовой
Серийно производимый щитовой аналоговый микроамперметр постоянного тока ЭА2232 применяется для определения постоянного тока в электрических цепях стационарного и переносного оборудования.
Прибор устанавливается в измерительные и испытательные устройства в горизонтальном и вертикальном положении.
Модель ЭА2232 выпускается в различных исполнениях в зависимости от диапазона измерений.
Микроамперметр ЭА2232 относится к магнитоэлектрическим устройствам, работа которых основана на взаимодействии магнитного поля и подвижной катушки, перемещающей стрелку на шкале. Подвижная часть прибора крепится с помощью кернов (ось вращения) и подпятников (опора для оси). Такая конструкция позволяет минимизировать трение и обеспечивает плавное движение стрелки, тем самым повышая точность измерений.
По индивидуальному заказу возможно изготовление амперметров с нестандартными шкалами и без герметизации корпуса заливкой.
Прибор внесён в Госреестр СИ РФ под № 48447-11.
Межповерочный интервал – 1 год.
Характеристики
| Наименование характеристики | Значение |
| Габаритные размеры | 80 х 80 х 50 мм |
| Масса | 0,25 кг |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды | от -50 до +60 °С |
| - относительная влажность | до 95 % при температуре 35 °С |
Технические характеристики микроамперметра ЭА2232
| Диапазоны измерения | Внутреннее сопротивление | Класс точности |
| 0-50 мкА | 3000 Ом | 1,5 или 2,5 |
| 0-100 мкА | 900 Ом | 1,5 или 2,5 |
| 0-150 мкА | 900 Ом | 1,5 или 2,5 |
| 0-200 мкА | 900 Ом | 1,5 или 2,5 |
| 0-300 мкА | 500 Ом | 1,5 или 2,5 |
| 0-500 мкА | 500 Ом | 1,5 или 2,5 |
| 0-1000 мкА | 200 Ом | 1,5 или 2,5 |
| 20-0-20 мкА | 5000 Ом | 2,5 |
| 25-0-25 мкА | 3000 Ом | 2,5 |
| 50-0-50 мкА | 3000 Ом | 1,5 |
| 100-0-100 мкА | 900 Ом | 1,5 |
| 200-0-200 мкА | 900 Ом | 1,5 |
| 300-0-300 мкА | 500 Ом | 1,5 |
| 500-0-500 мкА | 200 Ом | 1,5 |
| 1000-0-1000 мкА | 100 Ом | 1,5 |

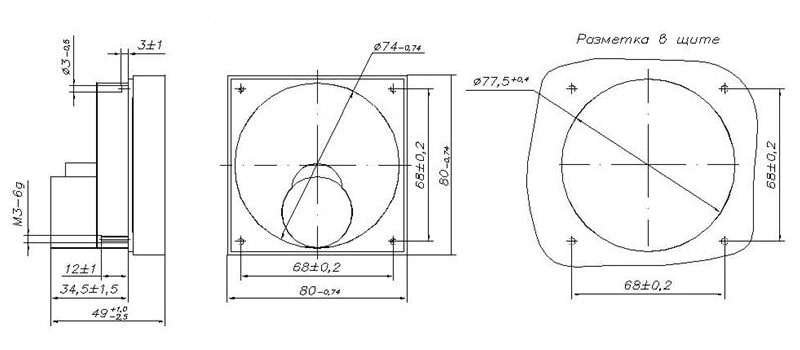

Габаритные размеры микроамперметра ЭА2232
Пример записи при заказе: «Микроамперметр ЭА2232, 0-100 мкА, ТУ 4223-001-05798310-99»;
без заливки герметиком: «Микроамперметр ЭА2232А, 0-100 мкА, ТУ 4223-001-05798310-99»;
со специальной шкалой: «Микроамперметр ЭА2232.Х, ТУ 4223-001-05798310-99» (где Х – исполнение по конструкторской документации).
Комплект поставки
- микроамперметр постоянного тока аналоговый щитовой ЭА2232;
- гайка М3;
- шайба 3;
- комплект эксплуатационных документов.
