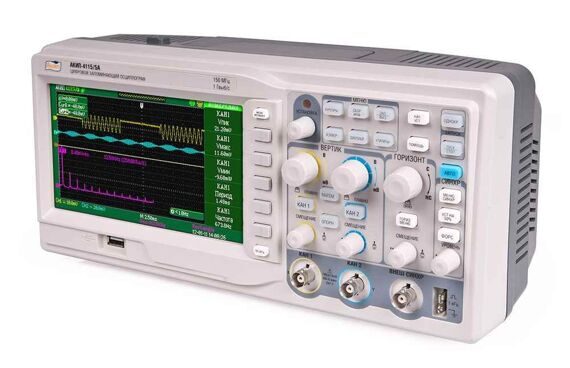

https://powerdevices.uzОсциллограф АКИП-4115/1А
https://powerdevices.uz/magazin/product/oscillograf-akip-4115-1a
Артикул: нет
Есть в наличии
Цена по запросу
Описание
Краткие характеристики:
- Количество каналов: 2
- Полоса пропускания 25, 40, 70, 100, 150, 200 МГц
- Макс. частота дискретизации 2 ГГц – АКИП-4115/7А, 500 МГц - АКИП-4115/1, все остальные модели 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
- Макс. объем памяти: 2 МБ; 32 кБ (АКИП-4115/1А); 5 кБ (АКИП-4115/6А); 24 кБ (АКИП-4115/7А)
- Интерполяция: Sin X/х, линейная
- 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Автоматические (до 32-х параметров) и курсорные Δ-измерения
- Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
- Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
- Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
- Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
- Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
- Интерфейс: USB 2.0 для управления и записи данных
| Параметры | АКИП-4115/1А | АКИП-4115/2А | АКИП-4115/3А | АКИП-4115/4А | АКИП-4115/5А | АКИП-4115/6А | АКИП-4115/7А | |
| Канал вертикального отклонения | ||||||||
|---|---|---|---|---|---|---|---|---|
| Число каналов | 2 | |||||||
| Полоса пропускания (-3 дБ) | 0…25 МГц | 0…40 МГц | 0…70 МГц | 0…100 МГц | 0…150 МГц | 0…200 МГц | ||
| Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел | 2 мВ/дел…5 В/дел | ||||||
| Погрешность уст. Коткл. | ± 3% | |||||||
| Время нараст. (не более) | 14 нс | 8,8 нс | 5,0 нс | 3,5 нс | 2,3 нс | 1,8 нс | ||
| Входной импеданс | 1 МОм/13 пФ | 1 МОм/13 пФ; 50 Ом | ||||||
| Макс. вх. напряжение | 600 В пик-пик (х10); кат I | |||||||
| Связь по входу | Открытый, закрытый, земля | |||||||
| Коэффициент деления | 1х, 10х, 100х, 1000х | |||||||
| Канал горизонтального отклонения | ||||||||
| Коэф. развертки (Кразв.) | 25 нс - 50 с/дел | 10 нс - 50 с/дел | 5 нс - 50 с/дел | 2,5 нс-50 с/дел | ||||
| Погрешность уст. Кразв. | 0,01% | |||||||
| Режимы работы | Основной, окно, ZOOM окна, самописец (100 мс…50 с/дел), X-Y | |||||||
| Синхронизация | ||||||||
| Источники синхросигнала | Каналы 1, 2, внешний | |||||||
| Режимы запуска развертки | Автоколебательный, ждущий, однократный* | |||||||
| Виды синхронизации | по фронту, по заданным параметрам длит. импульса, ТВ- синхронизация, по скорости изменения, попеременный запуск (ALT). |
|||||||
| Аналого-цифровое преобразование | ||||||||
| Разрешение по вертикали | 8 бит | |||||||
| Макс. частота дискретизации | 500 МГц | 1 ГГц – 1 канал, 500 МГц – 2 канала | 1 ГГц на канал | 2 ГГц – 1 канал, 1 ГГц – 2 канала | ||||
| Эквив. частота дискретиз. | 10 ГГц | 25 ГГц | 50 ГГц на канал | |||||
| Интерполяция | Линейная, Sin X / X | |||||||
| Объем памяти на канал: быстрая память длинная память* |
16 кБ (32 кБ при объед. каналов) - |
20 кБ (40 кб при объед. каналов) 1 МБ (2 МБ при объед. каналов) | 5 кБ | 12 кБ (24 кБ при объед. каналов) | ||||
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел) | |||||||
| Курсорные измерения | ||||||||
| Режимы | ручной, автоизмерения, слежение (трэк) | |||||||
| Виды измерений | ΔU; ΔT; 1/ΔT | |||||||
| Автоматические измерения | ||||||||
| По вертикали | Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе | |||||||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза | |||||||
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||||||
| Дополнительные возможности | ||||||||
| Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления | |||||||
| Математика | Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) | |||||||
| Документирование результатов | Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения. | |||||||
| Общие данные | ||||||||
| ЖК-дисплей | TFT цветной (LCD, 480?234 точек), диагональ 17,8 см (8х18 дел); | |||||||
| Напряжение питания | 100…240 В (± 10 %), 50 Гц | |||||||
| Габаритные размеры | 323 × 136 × 157 мм; 358 × 156 × 118 мм – АКИП-4115/7А | |||||||
| Масса | 2,5 кг; 4,3 кг - АКИП-4115/7А | |||||||
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2), руководство по эксплуатации (1), ПО EasyScope3.0/АКИП (1CD) | |||||||
* Примеч.: при однократном запуске имеется программно-аппаратное ограничение (не доступна внутренняя длинная память 1 МБ/кан). В данном в режиме максимальная длинна памяти 20 кБ/кан (40 кб при объед. каналов).
