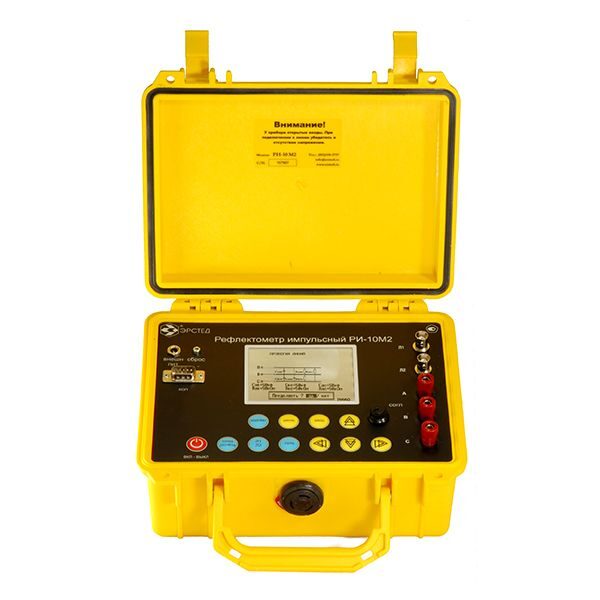

Рефлектометр-мост РИ-10M2 СТРИЖ

Назначение РИ-10М2 "СТРИЖ"

Прибор РИ-10М2 "СТРИЖ" состоит из объединённых в одном корпусе двух блоков: блока рефлектометра и блока кабельного моста.

Предназначен для проведения измерений на симметричных и несимметричных кабелях.

Первичная поверка рефлектометра включена в стоимость прибора.

Типы измерений, обеспечиваемые блоком рефлектометра

• измерение длин кабелей;
• измерение расстояний до неоднородностей  волнового сопротивления или повреждений;
• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений.

Типы измерений, обеспечиваемые блоком кабельного моста

• измерение сопротивления шлейфа;
• измерение сопротивления изоляции;
• измерение электрической ёмкости;
• измерение напряжения постоянного и переменного тока;
• определение омической асимметрии жил;
• определение расстояния до места понижения сопротивления изоляции;
• определение расстояния до места обрыва жилы кабеля;
• определение расстояния до места короткого замыкания жил кабеля;
• измерение сопротивления изоляции под напряжением.

Особенности РИ-10М2 "СТРИЖ"

• Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек.
• Измерение в реальном масштабе времени.
• Максимальная дальность - до 50 км.
• Высокое разрешение по дальности: 1 м в диапазонах 250 м - 2,5 км, 2 м -20 м в диапазонах 5 км - 50 км.
• Возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени.
• Подавление асинхронных помех.
• Цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы.
• Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения.
• Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти.
• Сравнение с рефлектограммой из памяти прибора.
• Встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения.
• Встроенная таблица характеристик кабеля (для моста).
• Возможность обмена данными с ПК.
• Все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора.
• Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).
