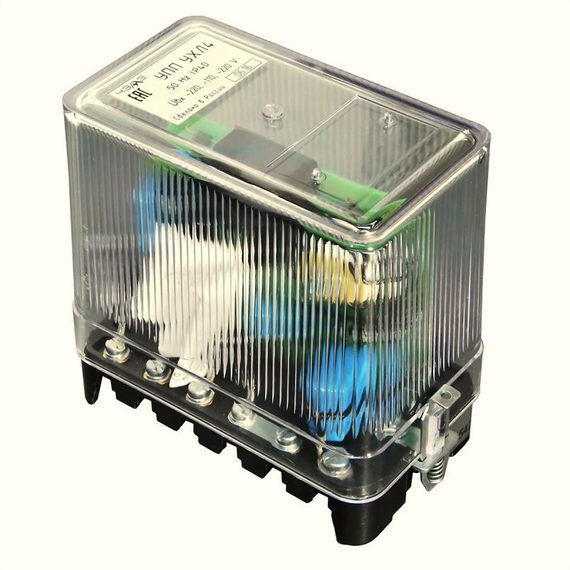

Реле прерывания питания УПП

Описание

Реле прерывания питания типа УПП предназначено для получения мигающего света в цепях световой сигнализации.

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 40ºС для исполнения УХЛ4, от минус 10 до плюс 40 ºС для исполнения О4.

Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g, в диапазоне от 16 до 100 Hz с максимальным ускорением 1g.

Степень защиты оболочки устройства IP40, а контактных зажимов для присоединения внешних проводников и вынесенных под цоколь резисторов – IP00 по ГОСТ 14254-2015

Номинальное напряжение питания, V
- постоянного тока	110, 220
- переменного тока	220
Номинальная частота переменного тока, Hz	50
Номинальный ток нагрузки, А	2
Минимальный ток нагрузки, А	0,005
Уставка номинальной частоты прерывания, Hz	0,8; 1,4
Способ регулирования уставки	ступенчатый
Отношение длительности паузы к длительности импульса	от 0,4 до 2,0
Управляющее воздействие	подача напряжения питания
Выполняемая функция	циклическое прерывание напряжения питания
Вид исполнительной части	бесконтактный выход
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой)
Габаритные размеры, mm, не более	67 х 138 х 116
Масса реле, kg, не более	0,5

Структура условного обозначения

УПП Х4

УПП - реле прерывания питания;

Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.

При заказе необходимо указать:

- обозначение типа реле;

- климатическое исполнение и категорию размещения (УХЛ4 или О4);

- номер технических условий.
