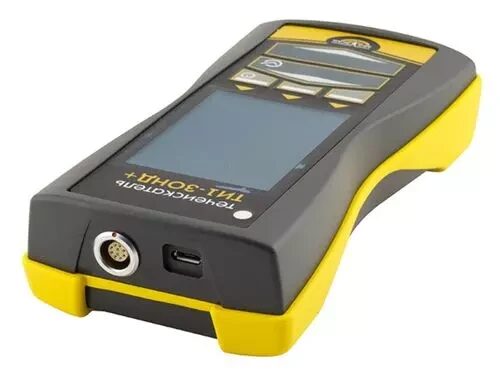

ТИ1 – ЗОНД+ переносной течеискательный комплекс
Переносной акустический течеискатель серийного производства АКА-Скан ТИ1 – ЗОНД+ в зависимости от используемого щупа применяется для обнаружения утечек гелия (He), водорода (H2), диоксида углерода (СО2), этилена (С2Н4), суммарных углеводородов (ECxHy), оксидов азота (NOx), паров воды (H2O).
Прибор имеет небольшие габаритные размеры и вес, удобные клавиши управления, цветной ЖК-индикатор и полностью автономное питание. Корпус выполнен из прочного прорезиненного ABS-пластика, устойчивого к попаданию внутрь капель воды. Питание прибора производится от 3 аккумуляторных батарей, способных обеспечить непрерывную работу течеискателя на протяжении 8 часов.
Конструктивно течеискатель АКА-Скан ТИ1 – ЗОНД+ состоит из электронного блока управления и подключаемого к нему щупа-преобразователя.
Прибор комплектуется 2 типами щупов: гелиевым звуко-резонансным (для поиска малых утечек до 1·10-6 м3Па/с) и ультразвуковым (для поиска течей ≥ 100 л/ч). Гелиевый щуп предназначен для обнаружения микроутечек гелия, фреонов, водорода, углеводородов в непосредственной близости от места утечки. Ультразвуковой (акустический) щуп используется для контроля герметичности с применением любых газов и вакуума.
Особенности и преимущества течеискателя АКА-Скан ТИ1 – ЗОНД+:
- ударопрочный влагонепроницаемый корпус;
- быстрое реагирование (не более 1 с.);
- дальность обнаружения утечек ультразвуковым щупом - до 40 м;
- возможность работы в условиях высокой загазованности, повышенной влажности;
- возможность изготовления устройства во взрывозащищённом исполнении (по запросу);
- высокая чувствительность к поиску микротечей (с использованием гелиевого щупа);
- лазерный целеуказатель точки контроля (для ультразвукового щупа);
- градуировка на 1 или несколько газов;
- встроенная память для хранения результатов контроля (по запросу);
- связь с ПК (по запросу).
Сферы применения:
- проверка автомобильных систем: тормозной, топливной, системы кондиционирования;
- газовые сети и наземные участки газопроводов;
- контроль герметичности вакуумных и пневматических систем;
- контроль целостности упаковки пищевых продуктов и др.
Прибор зарегистрирован в Госреестре СИ РФ под № 87962-23.
Межповерочный интервал – 1 год.
Гарантийный срок эксплуатации – 12 месяцев.
Характеристики
| Характеристики | Значения |
| Пылевлагозащитное исполнение | IP54 , корпус из ABS пластика |
| Взрывозащищенное исполнение | Ex (опционально) |
| Дисплей, точек | 320х240 ЖК Цветной |
| Разъемы подключения преобразователей | LEMO 1B |
| Модернизированная конструкция преобразователей | да |
| Питание | NiMH аккумуляторы или батарейки АА / сеть 220В |
| Встроенное зарядное устройство | да |
| Сохранение результатов контроля в памяти прибора | да (опционально) |
| Подключение к ПК | да (опционально) |
| AKASCAN ТИ1 - ЗОНД+ с гелиевым преобразователем | |
| Чувствительность течеискателя | ≤1·10-6 м3 · Па/с, устойчивая работа в условиях загазованности, слабая зависимость от влажности |
| Время выхода на режим течеискателя | ≤1 минуты |
| Масса течеискателя | 0.3 кг (≤1 кг в упаковке) |
| Габариты электронного блока | 160х88х34 мм |
| Пробный газ | Гелий |
| Количество дополнительных пробных газов | Любые газы, отличающиеся по скорости звука от воздуха |
| Постоянная времени течеискателя | ≤1 с |
| Длина зондовой части щупа | 1 м |
| Проверка нижнего порога чувствительности | Калиброванная контрольная течь диффузионного типа «КТ-1» (СДОС 07-2012) |
| Световая, звуковая и цифровая индикация утечек | Есть |
| Время непрерывной работы от аккумуляторов | Не менее 5 часов |
| AKASCAN ТИ1 - ЗОНД+ c ультразвуковым щупом | |
| Частотный диапазон | 37 – 44 кГц |
| Пробный газ | Воздух, азот, гелий, вакуум и т.д. |
| Дистанция обнаружения утечки газа | до 40 м |
| Масса щупа: без параболического усилителя с параболическим усилителем |
0,1 кг 0,25 кг |
| Габариты щупа: без параболического усилителя с параболическим усилителем |
60х30х23 мм 230х400х90 мм |
| Проверка нижнего порога чувствительности | Калиброванная контрольная течь «КТ-2 АКУСТИКА» - контрольный образец (СДОС 09-2014) |
| Длина зондовой части щупа: без параболического усилителя с параболическим усилителем |
1 м 1 м |
| Наличие лазерного целеуказателя течи | Есть |
| Диапазон рабочих температур | от -10 С до +50 С |
Комплект поставки
- электронный блок с аккумуляторами
- преобразователь акустический ультразвуковой
- преобразователь гелиевый
- параболический усилитель (опционально)
- контрольная течь КТ-1 (опционально)
- контрольная течь КТ-2 (опционально)
- зарядное устройство
- наушники
- паспорт (руководство по эксплуатации)
- сумка для переноски
