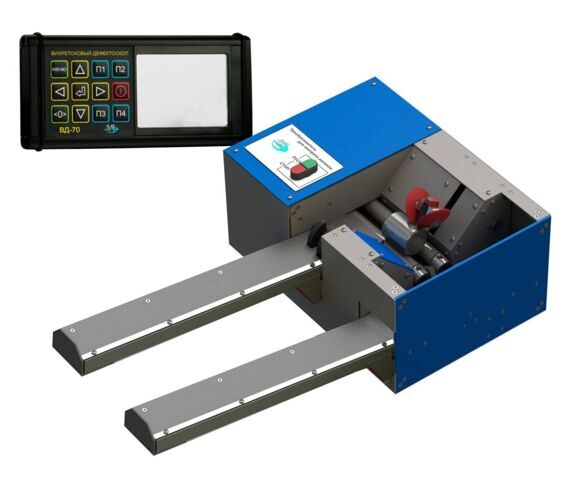

Вихретоковый дефектоскоп ВД-70 с преобразователем для контроля роликов подшипников

Описание

Вихретоковый дефектоскоп ВД-70 с преобразователем для контроля роликов подшипниковпредназначен для выявления трещин на поверхности катания роликов подшипников различных узлов тягового подвижного состава. Контроль и разбраковка роликов производится автоматически.

Особенности вихретокового дефектоскопа:

возможность работы электронного блока дефектоскопа с различными вихретоковыми преобразователями в режиме «обычного» дефектоскопа;
возможность контроля всей номенклатуры роликов подшипников, а также других деталей подвижного состава;
дефектоскоп внесен в Реестр средств измерений, испытательного оборудования и методик измерений, применяемых в ОАО «РЖД».

Габариты контролируемых роликов, мм:

- номинальный диаметр

- длина

отношение длины ролика к диаметру, не менее:

18-80

18-60

0,4

Порог чувствительности - минимальные размеры поверхностных протяженных искусственных дефектов:

- глубина

- ширина раскрытия

0,3±0,05

0,1±0,05

Напряжение питания 50 Гц, В

220

Потребляемая мощность, Вт

150

Производительность, шт./час, не менее

200

Масса, кг, не более:

- преобразователя механического

- блока электронного

0,6

Габаритные размеры в рабочем положении (длина х ширина х высота), мм, не более:

- преобразователя механического

- блока электронного

600х800х350

170х85х35

Стандартный комплект поставки:

№	Наименование и условное обозначение	Кол-во
1	Дефектоскоп ВД-70 (электронный блок)	1 шт.
2	Механический преобразователь для контроля роликов подшипников	1 шт.
3	Сетевой кабель	2 шт.
4	Комплект настроечных образцов	1 к-кт.
5	Руководство по эксплуатации	1 экз.
6	Паспорт	1 экз.
7	Методика поверки	Вносится запись в ФГИС «АРШИН»
