АНКАТ-7664МИКРО — взрывозащищённый газоанализатор
Описание
Предназначен для одновременных измерений и периодического контроля довзрывоопасной концентрации (ДВК) смеси горючих газов (Ex), метана (CH4), пропана (C3H8), дефицита или избытка кислорода (O2), угарного газа (CO), углекислого газа (CO2), суммы углеводородов (∑СН), хлора (Cl2), сероводорода (H2S), хлористого водорода (HCl), диоксида серы (SO2), аммиака (NH3), диоксида азота (NO2), предельно допустимой концентрации углеводородов нефти CxHy с помощью ФИД в разных комбинациях (от одного до четырёх компонентов) в воздухе рабочей зоны с одновременной цифровой индикацией показаний всех измеряемых веществ, а также выдачи аварийной (световой, звуковой и вибро-) сигнализации при превышении концентраций измеряемых паров и газов заданных пороговых уровней.
Переносной взрывозащищенный газоанализатор серии АНКАТ-7664Микро внесён в государственный реестр средств измерений Российской Федерации и поставляется строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год.
Преимущества и основные достоинства:
- надёжная и высокая степень защиты от пыли и влаги IP68;
- высокопрочный корпус, выдерживающий падение на бетонный пол с высоты 1 метр;
- соответствует отраслевому регламенту ПАО "Транснефть": «Контроль воздушной среды на объектах магистральных нефтепроводов и нефтепродуктопроводов»;
- взрывобезопасное исполнение;
- наличие световой и звуковой сигнализации;
- энергонезависимая память с возможностью передачи на ПК;
- внутренняя вибросигнализация для рабочих зон с высоким уровнем шума;
- архив из 500 последних измеренных значений содержания определяемого вещества по каждому каналу измерения;
- возможность калибровки (градуировки) по пропану;
- наличие моделей с инфракрасным (оптическим) измерительным каналом;
- возможность одновременного контроля от одного до четырёх веществ (максимум);
- цветной AMOLED-дисплей;
- хранение информации за 2 месяца при интервале записи 1 минута и 2 года при интервале записи 1 час;
- установка сенсоров (чувствительных элементов) на разъёмах;
- время работы без калибровки – 6 месяцев;

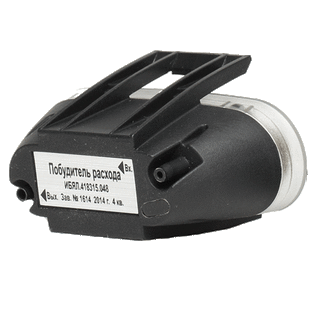

- съёмный побудитель расхода (микрокомпрессор);
- широкий температурный диапазон;
- подсчёт средневзвешенного значения концентрации по каждому каналу;
- выход mini USB;
- зарядка прибора через mini USB-порт;
- одобрение Морским (РМРС) и Речным (РРР) регистрами судоходства или Российским Классификационным Обществом (РКО);
- малые габаритные размеры и масса.
Области применения
- объекты ТЭК;
- нефтеперерабатывающие заводы (НПЗ);
- предприятия по транспортировке нефти и газа, цисцерны;
- морской и речной транспорт (РРР, РМРС), трюмы;
- водоканалы (колодцы);
- объекты ЖКХ, административные, жилые помещения;
- агрокомплексы;
- службы природоохраны, экологии и охраны труда;
- промышленные предприятия, где необходим периодический контроль содержания токсичных газов, взрывоопасных паров, дефицита кислорода в воздухе рабочей зоны разнообразных производств.
Тип газоанализатора - переносной (персональный, индивидуальный, портативный).
Способ отбора пробы – диффузионный (без насоса по умолчанию) либо принудительный.

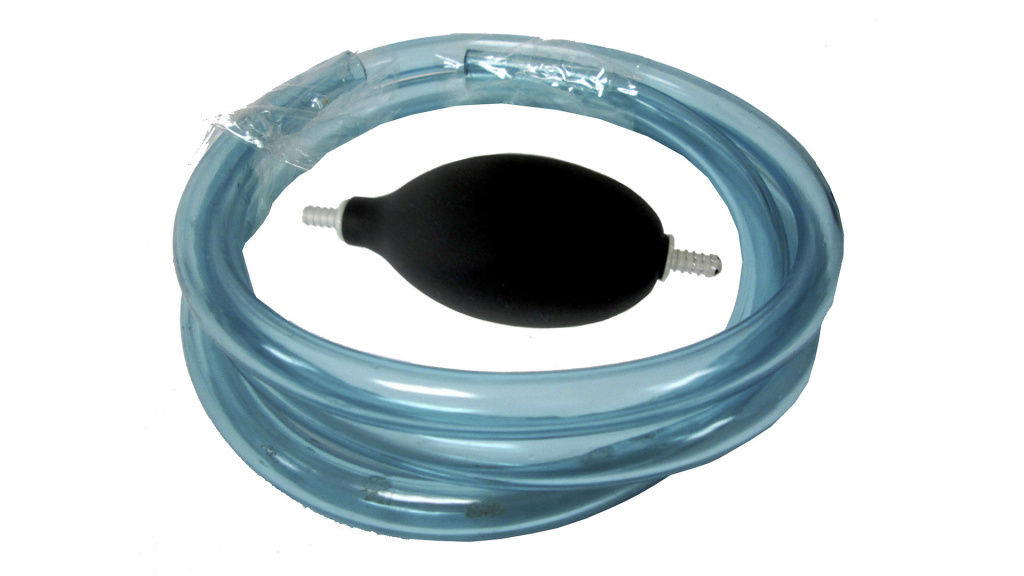

Принудительный забор пробы осуществляется при помощи меха резинового и трубки ПВХ или побудителя расхода (поставляются по заказу).
По устойчивости воздействия климатики все газоанализаторы АНКАТ-7664Микро, соответствующие требованиям Правил Российского морского регистра судоходства (РМРС) и Российского речного регистра (РРР) или Российского Классификационного Общества (РКО) (новое наименование), соответствуют климатическому исполнению М1.1 по ГОСТ 15150-69. Необходимость производства приборов АНКАТ под наблюдением РРР и РМРС должна оговариваться при заявке потребителя.
Функции газоанализатора серии АНКАТ-7664Микро
- цифровая индикация показаний содержания всех измеряемых веществ на цифровом табло;
- обмен данными с ПК по интерфейсу USB;
- выдача свето-, звуко- и вибросигнализации при достижении порогов срабатывания «порог1» и «порог2» по каждому каналу измерения;
- подсчёт среднесменного значения концентрации по каждому из определяемых газов (кроме каналов О2, СН4, С3Н8, ΣСН) от момента последнего включения прибора;
- цифровая индикация показаний установленных порогов по выбранному измерительному каналу;
- сохранение в энергонезависимой памяти архива из 500 последних измеренных значений содержания измеряемого вещества по каждому каналу измерения.
Методы и принципы измерения
|
Принцип измерения (наименование канала) |
Измеряемые газы |
|
Термохимический (сенсор ТХД) |
|
|
Электрохимический (ячейка ЭХД) |
О2, Сl2, CО, H2S, HСl, NH3, SО2, NО2 |
|
Оптико-абсорбционный (инфракрасный сенсор ИКД) |
СО2, ΣСН, СН4, С3Н8 |
|
Фотоионизационный (датчик ФИД) |
ПДК углеводородов CxHy нефти и различных нефтепродуктов (бензин, дизельное топливо, керосин) (список газов по ФИД-каналу) |
Модификации взрывозащищённого газоанализатора АНКАТ-7664Микро
|
Модификации |
Каналы измерения и вещества |
||||
|
Кол-во газов |
ТХД |
ЭХД |
ИКД |
ФИД |
|
|
АНКАТ-7664 Микро ИБЯЛ.413411.053 |
4 |
Ex |
O2, CO, H2S** |
- |
- |
|
АНКАТ-7664 Микро-01 ИБЯЛ.413411.053-01 |
3 |
Ex |
O2, CO** |
- |
- |
|
АНКАТ-7664 Микро-02 ИБЯЛ.413411.053-02 |
2 |
- |
O2, H2S** |
- |
- |
|
АНКАТ-7664 Микро-03 ИБЯЛ.413411.053-03 |
2 |
Ex |
H2S** |
- |
- |
|
АНКАТ-7664 Микро-04 ИБЯЛ.413411.053-04 |
2 |
Ex |
O2 |
- |
- |
|
АНКАТ-7664 Микро-05 ИБЯЛ.413411.053-05 |
2 |
Ex |
1 по заказу |
- |
- |
|
АНКАТ-7664 Микро-06 ИБЯЛ.413411.053-06 |
4 |
- |
4 по заказу |
- |
- |
|
АНКАТ-7664 Микро-07 ИБЯЛ.413411.053-07 |
3 |
- |
3 по заказу |
- |
- |
|
АНКАТ-7664 Микро-08 ИБЯЛ.413411.053-08 |
2 |
- |
2 по заказу |
- |
- |
|
АНКАТ-7664 Микро-09 ИБЯЛ.413411.053-09 |
3 |
- |
CO**, SO2, NO2 |
- |
- |
|
АНКАТ-7664 Микро-10 ИБЯЛ.413411.053-10 |
1 |
- |
- |
CO2 |
- |
|
АНКАТ-7664 Микро-11 ИБЯЛ.413411.053-11 |
3 |
- |
O2 |
CO2, CH4 |
- |
|
АНКАТ-7664 Микро-12 ИБЯЛ.413411.053-12 |
1 |
- |
- |
ΣCH |
- |
|
АНКАТ-7664 Микро-13 ИБЯЛ.413411.053-13 |
1 |
- |
- |
C3H8 |
- |
|
АНКАТ-7664 Микро-14 ИБЯЛ.413411.053-14 |
1 |
- |
- |
СН4 |
- |
|
АНКАТ-7664 Микро-15 ИБЯЛ.413411.053-15 |
2 |
- |
1 по заказу |
1 по заказу |
- |
|
АНКАТ-7664 Микро-16 ИБЯЛ.413411.053-16 |
3 |
- |
2 по заказу |
1 по заказу |
- |
|
АНКАТ-7664 Микро-17 ИБЯЛ.413411.053-17 |
4 |
Ex |
3 по заказу |
- |
- |
|
АНКАТ-7664 Микро-18 ИБЯЛ.413411.053-18 |
3 |
Ex |
2 по заказу |
- |
- |
|
АНКАТ-7664 Микро-20 ИБЯЛ.413411.053-20 |
4 |
Ex |
3 по заказу |
- |
- |
|
АНКАТ-7664 Микро-21 ИБЯЛ.413411.053-21 |
3 |
Ex |
2 по заказу |
- |
- |
|
АНКАТ-7664 Микро-22 ИБЯЛ.413411.053-20 |
2 |
Ex |
1 по заказу |
- |
- |
|
АНКАТ-7664 Микро-23 ИБЯЛ.413411.053-23 |
4 |
- |
4 по заказу |
- |
- |
|
АНКАТ-7664 Микро-24 ИБЯЛ.413411.053-24 |
3 |
- |
3 по заказу |
- |
- |
|
АНКАТ-7664 Микро-25 ИБЯЛ.413411.053-25 |
2 |
- |
2 по заказу |
- |
- |
|
АНКАТ-7664 Микро-26 ИБЯЛ.413411.053-26 |
4 |
- |
2 по заказу, О2* |
1 по заказу |
- |
|
АНКАТ-7664 Микро-27 ИБЯЛ.413411.053-27 |
3 |
- |
2 по заказу |
1 по заказу |
- |
|
АНКАТ-7664 Микро-28 ИБЯЛ.413411.053-28 |
2 |
- |
1 по заказу |
1 по заказу |
- |
|
АНКАТ-7664 Микро-29 ИБЯЛ.413411.053-29 |
1 |
- |
- |
1 по заказу |
- |
|
АНКАТ-7664 Микро-30 ИБЯЛ.413411.053-30 |
4 |
Ex |
1 по заказу, О2 |
1 по заказу |
- |
|
АНКАТ-7664 Микро-31 ИБЯЛ.413411.053-31 |
3 |
Ex |
1 по заказу |
1 по заказу |
- |
|
АНКАТ-7664 Микро-32 ИБЯЛ.413411.053-32 |
2 |
Ex |
- |
1 по заказу |
- |
|
АНКАТ-7664 Микро-33 ИБЯЛ.413411.053-33 |
4 |
- |
1 по заказу, О2 |
2 по заказу |
- |
|
АНКАТ-7664 Микро-34 ИБЯЛ.413411.053-34 |
3 |
- |
1 по заказу |
2 по заказу |
- |
|
АНКАТ-7664 Микро-35 ИБЯЛ.413411.053-35 |
2 |
- |
- |
2 по заказу |
- |
|
АНКАТ-7664 Микро-36 ИБЯЛ.413411.053-36 |
4 |
- |
2 по заказу, О2 |
- |
1 |
|
АНКАТ-7664 Микро-37 ИБЯЛ.413411.053-37 |
3 |
- |
2 по заказу |
- |
1 |
|
АНКАТ-7664 Микро-38 ИБЯЛ.413411.053-38 |
2 |
- |
1 по заказу |
- |
1 |
|
АНКАТ-7664 Микро-39 ИБЯЛ.413411.053-39 |
4 |
Ex |
1 по заказу, О2 |
- |
1 |
|
АНКАТ-7664 Микро-40 ИБЯЛ.413411.053-40 |
3 |
Ex |
1 по заказу |
- |
1 |
|
АНКАТ-7664 Микро-41 ИБЯЛ.413411.053-41 |
2 |
Ex |
- |
- |
1 |
|
АНКАТ-7664 Микро-42 ИБЯЛ.413411.053-42 |
4 |
- |
1 по заказу, О2 |
1 по заказу |
1 |
|
АНКАТ-7664 Микро-43 ИБЯЛ.413411.053-43 |
3 |
- |
1 по заказу |
1 по заказу |
1 |
|
АНКАТ-7664 Микро-44 ИБЯЛ.413411.053-44 |
2 |
- |
- |
1 по заказу |
1 |
|
АНКАТ-7664 Микро-45 ИБЯЛ.413411.053-45 |
1 |
- |
- |
- |
1 |
Примечания:
- Газоанализаторы с каналом ΣCH имеют сигнализацию о наличии в газовоздушной среде метана (СН4), гексана (С6Н14), пропана (С3Н8), этана (С2Н6), бутана (С4Н10), пентана (С5Н12), их изомеров и комбинаций смесей.
- Канал с ЭХД (электрохимической ячейкой) – любой из компонентов: О2, Cl2, HCl, CO, H2S, NО2, SО2 и NH3.
- При измерении концентрации кислорода (O2) «порог 2» может быть установлен как на повышение (избыток), так и на понижение (дифицит) (выбирается пользователем).
- При наличии в анализируемой среде сероводорода допустимо ложное срабатывание по каналу аммиака (NH3).
- Оптический канал (ИКД) – любое из измеряемых веществ: СН4, С3Н8, ΣСН, СО2.
- Диапазон измерений по каналам СО2, СО и H2S (если они необходимы) указывается при заказе газоанализаторов.
- Канал с ФИД – измерительный тракт контроля массовой концентрации вредных веществ, в том числе ПДК паров углеводородов нефти и различных нефтепродуктов.
Важно при заказе:
* - (2+О2) и (1+О2) – один из двух или трёх ячеек с ЭХД - измерительный канал О2;
** - диапазон измерений по измерительным каналам: СО (0–200) мг/м3, H2S (0–40) мг/м3.
Метрологические характеристики и пороги срабатывания
|
Вещество |
Диапазон измерений (показаний) |
Пределы допускаемой осн. абсолютной погрешности измерения (диапазон, в котором она нормируется) |
Порог 1 и 2 (диапазон регулировки порогов) |
|
Ех |
0-50 % НКПР (0-99 % НКПР) |
± 5 % НКПР (во всем диапазоне) |
7 и 12 % НКПР |
|
СН4 |
0-99 % НКПР (0-99 % НКПР) |
± 5 % НКПР (во всем диапазоне) |
7 и 12 % НКПР |
|
0-4,4 % об. д. (0 - 100 % об. д) |
± 0,22 % об. д. (во всем диапазоне) |
||
|
С3Н8 |
0-0,85 % об. д. (0-1,7 % об. д.) |
± 0,05 % об. д. (во всем диапазоне) |
8 и 14 % НКПР |
|
0-50 % НКПР (0-99 % НКПР) |
± 5 % НКПР (во всем диапазоне) |
||
|
ΣСН |
0-99 % НКПР (0-99 % НКПР) |
± 5 % НКПР (во всем диапазоне) |
7 и 12 %НКПР |
|
О2 |
0-30 % об. д. (0 - 45 % об. д.) |
± 0,9 % об. д. (во всем диапазоне) |
23,0 и 19,0 % об. д. |
|
CO |
0-50 мг/м3 (0-99 мг/м3) |
± 5 мг/м3 (0-20 мг/м3) |
20 и 40 мг/м3 |
|
± (5+0,25*(Свх-20)) мг/м3 (20-50 мг/м3) |
|||
|
0-200 мг/м3 (0-300 мг/м3) |
± 5 мг/м3 (0-20 мг/м3) |
20 и 50 мг/м3 |
|
|
± (5+0,25*(Свх-20)) мг/м3 (20-200 мг/м3) |
|||
|
СО2 |
0-2,0 об. д. (0-5,0 % об. д.) |
± 0,1 % об.д. (во всем диапазоне) |
0,9 и 1,5 % об. д. |
|
0-5,0 % об. д. (0-7,0 % об. д.) |
± 0,25 % об.д. (во всем диапазоне) |
||
|
0-10,0 % об. д. (0-20,0 % об. д.) |
± 0,5 % об.д. (во всем диапазоне) |
||
|
SO2 |
0-20 мг/м3 (0-40 мг/м3) |
± 2,5 мг/м3 (0-10 мг/м3) |
10 и 20 мг/м3 |
|
± (2,5+0,25*(Свх-10)) мг/м3 (10-20 мг/м3) |
|||
|
H2S |
0-20 мг/м3 (0-50 мг/м3) |
± 0,7 мг/м3 (0-3 мг/м3) |
3 и 10 мг/м3 |
|
± (0,7+0,25*(Свх-3)) мг/м3 (3-20 мг/м3) |
|||
|
0-40 мг/м3 (0-99 мг/м3) |
± 2,5 мг/м3 (0-10 мг/м3) |
10 и 25 мг/м3 |
|
|
± (2,5+0,25*(Свх-10)) мг/м3 (10-40 мг/м3) |
|||
|
NO2 |
0-10 мг/м3 (0-20 мг/м3) |
± 0,5 мг/м3 (0-2 мг/м3) |
2 и 10 мг/м3 |
|
± (0,5+0,25*(Свх-2)) мг/м3 (2-10 мг/м3) |
|||
|
NH3 |
0-150 мг/м3 (0-200 мг/м3) |
± 5 мг/м3 (0-20 мг/м3) |
20 и 100 мг/м3 |
|
±(5+0,2*(Свх-20)) мг/м3 (20-150 мг/м3) |
|||
|
Cl2 |
0-25 мг/м3 (0-40 мг/м3) |
± 0,25 мг/м3 (0-1 мг/м3) |
1 и 5 мг/м3 |
|
± (0,25+0,25*(Свх-1)) мг/м3 (1-25 мг/м3) |
|||
|
HCl |
0-30 мг/м3 (0-40 мг/м3) |
± 1,25 мг/м3 (0-5 мг/м3) |
5 и 25 мг/м3 (0-30 мг/м3) |
|
± 0,25*Cвх мг/м3 (5-30 мг/м3) |
|||
|
ацетон |
0 - 2500 мг/м3 (0 - 4000 мг/м3) |
±30 мг/м3 (от 0 до 200 мг/м3) |
200 и 1000 мг/м3 |
|
бензин (по изобутилену) |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±25 мг/м3 (от 0 до 100 мг/м3) ±(25+0,15*(Свх-100)) мг/м3 (св. 100 до 3500 мг/м3) |
100 и 1000 мг/м3 |
|
бензол |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±1 мг/м3 (от 0 до 5 мг/м3) |
15и 40мг/м3 |
|
гексан |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±45 мг/м3 (от 0 до 300 мг/м3) |
300 и 1610 мг/м3 |
|
стирол |
0 - 300 мг/м3 (0 - 4000 мг/м3) |
±2,5 мг/м3 (от 0 до 10 мг/м3) ±(2,5+0,15*(Свх-10)) мг/м3 (св.10 до 300 мг/м3) |
10 и 30 мг/м3 |
|
изобутилен |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±15 мг/м3 (от 0 до 100 мг/м3) |
100 и 1000 мг/м3 |
|
изопентан |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±45 мг/м3 (от 0 до 300 мг/м3) |
300 и 1610 мг/м3 |
|
н-пентан |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±45 мг/м3 (от 0 до 300 мг/м3) |
300 и 1610 мг/м3 |
|
керосин (по изобутилену) |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±45 мг/м3 (от 0 до 300 мг/м3) |
300 и 1610 мг/м3 |
|
1,2-диметилбензол |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±7,5 мг/м3 (от 0 до 50 мг/м3) |
10 и 40 мг/м3 |
|
пары ДТ (по изобутилену) |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±45 мг/м3 (от 0 до 300 мг/м3) |
300 и 1610 мг/м3 |
|
сольвент (по изобутилену) |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±45 мг/м3 (от 0 до 300 мг/м3) |
100 и 1000 мг/м3 |
|
толуол |
0 - 2500 мг/м3 (0 - 4000 мг/м3) |
±7,5 мг/м3 (от 0 до 50 мг/м3) |
50 и 250 мг/м3 |
|
трихлорэтилен |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±2,5 мг/м3 (от 0 до 10 мг/м3) |
5 и 10 мг/м3 |
|
уайт-спирит (по изобутилену) |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±45 мг/м3 (от 0 до 300 мг/м3) |
300 и 1610 мг/м3 |
|
углеводороды нефти (С4-С10) (по изобутилену) |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±45 мг/м3 (от 0 до 300 мг/м3) |
300 и 1610 мг/м3 |
|
фенол |
0 - 50 мг/м3 (0 - 4000 мг/м3) |
±1 мг/м3 (от 0 до 5 мг/м3) |
1 и 7 мг/м3 |
|
этанол |
0 - 2500 мг/м3 (0 - 4000 мг/м3) |
±150 мг/м3 (от 0 до 1000 мг/м3) |
1000 и 2000 мг/м3 |
|
циклогексан |
0 - 1000 мг/м3 (0 - 4000 мг/м3) |
±20 мг/м3 (от 0 до 80 мг/м3) ±(20+0,15*(Свх-80)) мг/м3 (св. 80 до 1000 мг/м3) |
80 и 300 мг/м3 |
Примечания:
- Свх – массовая концентрация измеряемого газа на входе газоанализатора, мг/м3.
- Поверочным компонентом для измерительных каналов ΣСН является метан (СН4).
- Поверочным газом для канала Ех может быть как метан, так пропан (определяется при заказе).
- На конечной стадии производства газоанализаторы по фотоионизационному каналу (ФИД) градуируются по веществу, определённому при заказе.
Шкала взрывоопасности паров нефти и нефтепродуктов
Перечень измеряемых веществ по каналу ФИД
|
Измеряемый газ |
Диапазон измерений, мг/м3 |
Цена ЕМР, мг/м3 |
Пределы допускаемой основной погрешности (выбирается большее) |
Калибровочный (поверочный) газ |
|
|
абсолютной, мг/м3 |
относительной, % |
||||
|
Ацетон |
0 - 2500 |
1 |
± 25 |
± 15 |
Ацетон |
|
Бензин |
0 - 3500 |
1 |
± 25 |
± 15 |
Изобутилен |
|
Бензол |
0 - 3500 |
1 |
± 1 |
± 15 |
Бензол |
|
Гексан |
0 - 3500 |
1 |
± 25 |
± 15 |
Гексан |
|
1,2-дихлорэтан |
0 - 3500 |
0,1 |
± 2,5 |
± 15 |
Дихлорэтан |
|
Изобутилен |
0 - 3500 |
1 |
± 25 |
± 15 |
Изобутилен |
|
Изопентан |
0 - 3500 |
1 |
± 75 |
± 15 |
Изопентан |
|
Н-пентан |
0 - 3500 |
1 |
± 75 |
± 15 |
Н-пентан |
|
Керосин |
0 - 3500 |
1 |
± 25 |
± 15 |
Изобутилен |
|
1,2-диметилбензол |
0 - 3500 |
1 |
± 12 |
± 15 |
О-ксилол |
|
Пары дизельного топлива |
0 - 3500 |
1 |
± 25 |
± 15 |
Изобутилен |
|
Сольвент |
0 - 3500 |
1 |
± 25 |
± 15 |
Изобутилен |
|
Толуол |
0 - 2500 |
1 |
± 12 |
± 15 |
Толуол |
|
Трихлорэтилен |
0 - 3500 |
0,1 |
± 2,5 |
± 15 |
Трихлорэтилен |
|
Уайт-спирит |
0 - 3500 |
1 |
± 25 |
± 15 |
Изобутилен |
|
Углеводороды нефти (C4-C10) |
0 - 3500 |
1 |
± 25 |
± 15 |
Изобутилен |
|
Фенол |
0 - 50 |
1 |
± 1 |
± 15 |
Фенол |
|
Этанол |
0 - 2500 |
1 |
± 1 |
± 15 |
Этанол |
Характеристики
|
Тип характеристики |
Значение |
Примечание |
|
Время срабатывания сигнализации, с, не более |
15 |
|
|
Время прогрева, мин, не более |
3 |
с ИК (оптическим) сенсором измерения не более 5 минут |
|
Температура окружающей среды, °С |
от -30 до +45 |
|
|
Степень пылевлагозащиты |
IP68 |
|
|
Типы сигнализации |
звуковая, световая, вибросигнал |
|
|
Уровень звукового давления, дБ, не менее |
85 |
|
|
Маркировка взрывозащиты: |
|
|
|
- АНКАТ-7664Микро, -01, -03, -04, -05, -17, -18-20, -21, -22, -39, -40, -41 |
«1ЕxibdIICT4 Х» |
|
|
- АНКАТ-7664Микро-02, -06, -07, -08, -09-23, -24, -25, -36, -37, -38 |
«1ЕxibIICT4 Х» |
|
|
- АНКАТ-7664Микро-10, -16-26,-35, -42, -43, -44 |
«1ЕxibdIIВT4 Х» |
|
|
Время непрерывной работы без подзарядки при температуре окружающего воздуха (20 ± 5) °С, ч, не менее: |
|
|
|
- АНКАТ-7664Микро-06…-09, -23...-25 |
24 |
|
|
- АНКАТ-7664Микро-20...-22, -26…-29, -36…-38 |
16 |
|
|
- АНКАТ-7664Микро-11 |
6 |
|
|
- для остальных газоанализаторов (с одним из каналов Ex, СН4, ΣСН, С3Н8) |
10 |
|
|
Габариты, мм, не более |
145×50×110 |
|
|
Масса, кг, не более |
0,5 |
|
|
Средний полный срок службы сенсоров, лет, не менее: |
|
|
|
- ЭХД (ЭХЯ), ТХД |
3 |
замена по заказу |
|
- ИКД (оптический) |
10 |
|
|
- ФИД |
2 |
Газоанализаторы модификаций АНКАТ-7664Микро-10 ... -14 имеют цифровой канал связи с ПК и другим внешним оборудованием через интерфейс RS-232 с протоколом обмена данных MODBUS RU.
В модификациях Анкат-7664Микро .. -10…-20 по умолчанию устанавливается никель-металлгидридная (низкотемпературная) аккумуляторная батарея.
В моделях Анкат-7664Микро-21 ...-44 используется литий-ионная аккумуляторная батарея, которая увеличивает время непрерывной работы газоанализатора в условиях средней температуры окружающей среды, но существенно снижается время работы в условиях низких отрицательных температур. Опционально при заказе возможна установка как никель-металлгидридной так и литий-ионной аккумуляторной батареи по запросу потребителя.
В газоанализаторах серии АНКАТ-7664Микро реализована функция самодиагностики при включении и автоматической корректировки "0" (нуля).
Комплект поставки
|
Наименование |
Количество, шт. |
|
Газоанализатор АНКАТ-7664Микро |
1 |
|
Клипса для крепления на элементы одежды (установлена на задней крышке) |
1 |
|
Пробка ИБЯЛ.305364.024 |
1 |
|
Крепежные винты задней крышки |
4 |
|
Блок поверочный ИБЯЛ.305131.056 |
1 |
|
Кабель USB ИБЯЛ.413955.013 для зарядки блока аккумулятора от персонального компьютера |
1 |
|
Чехол ИБЯЛ.735224.131 |
1 |
|
Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 |
1,5 м |
|
Устройство зарядное в упаковке (сетевой адаптер 220 В/USB I/0,5 A) ИБЯЛ.413955.012 |
1 |
|
Ведомость эксплуатационных документов ИБЯЛ.413411.053 ВЭ |
1 экз. |
|
Руководство по эксплуатации ИБЯЛ.413411.053 РЭ |
1 экз. |
|
Методика поверки ИБЯЛ.413411.053 МП |
1 экз. |
|
Ведомость ЗИП ИБЯЛ.413411.053 ЗИ |
1 экз. |
Вспомогательное оборудование, поставляемое по отдельной заявке
|
Наименование |
Функции и внешний вид |
|
Периодическая калибровка, поверка, корректировка показаний с применением ПГС |
|
|

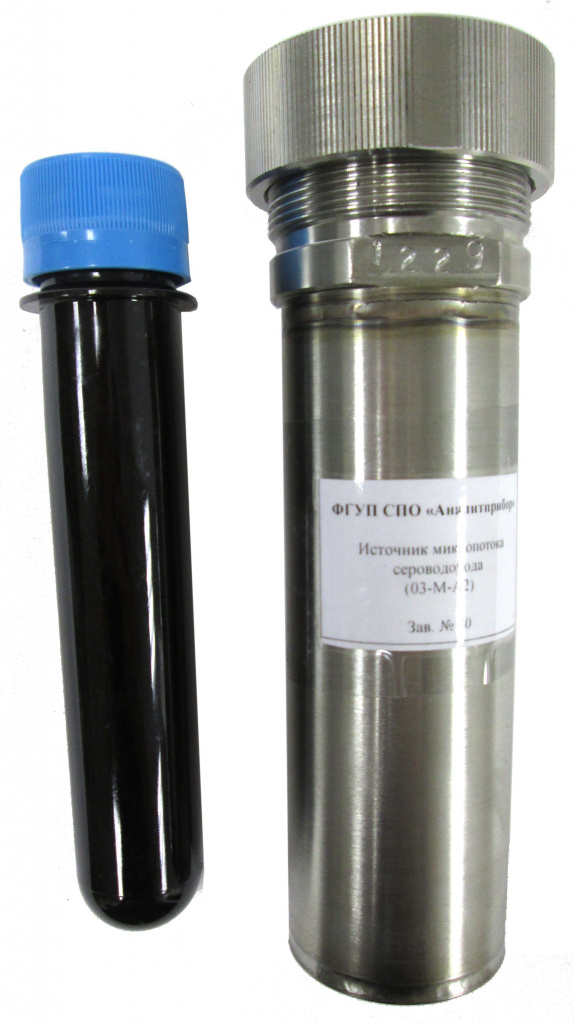

Периодическая поверка, корректировка показаний с применением источников микропотока |
|
|

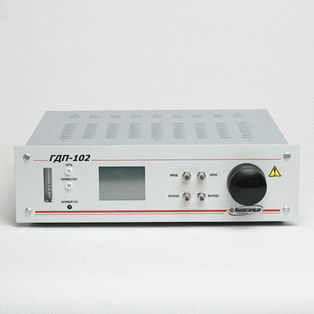

Периодическая поверка, корректировка показаний |
|
|
Периодическая градуировка, поверка, корректировка показаний |
|
|
ИР индикатор расхода (ротаметр) ИБЯЛ.418622.003-05 |
корректировка показаний по ПГС |
|

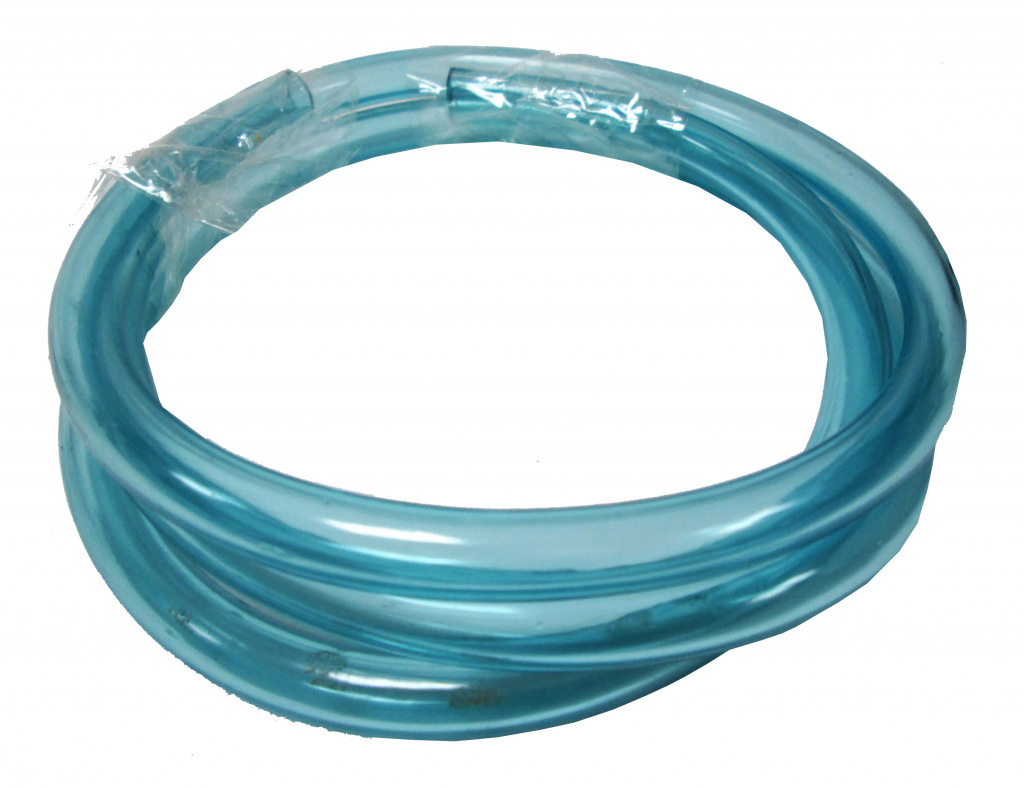

Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 |
Периодическая поверка, корректировка показаний по ПГС |
|
Трубка Ф-4Д 4х0,6 ГОСТ 22056-76 |
Периодическая поверка, корректировка показаний по ПГС агрессивных измерительных каналов NO2, H2S, SO2, Сl2 и HCl |
|
Мех резиновый ИБЯЛ.302646.001 |
Обеспечение принудительного забора пробы во время рабочей эксплуатации |
|
Побудитель расхода (насос) ИБЯЛ.418315.048 (в комплекте трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 - 10 м) |
Обеспечение принудительного отбора пробы во время эксплуатации |
|

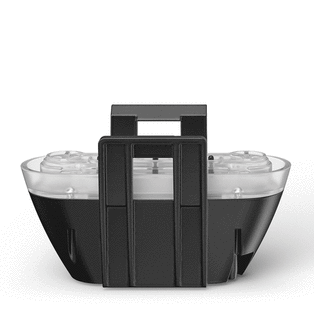

Блок для ручного отбора пробы ИБЯЛ.305131.048 |
Для подключения комплекта для ручного отбора пробы ИБЯЛ.413938.003 к газоанализатору (блок имеет два штуцера) |
|
Пробозаборник ИБЯЛ.418311.033 для отбора пробы из труднодоступных местах |
|
|
Пробозаборник М ИБЯЛ.418311.082 (пробозаборный зонд; трубка ПВХ в комплекте не идет) наконечник зонда заменён на конусообразный для технологических отверстий |
Используется для обеспечения отбора пробы из технологических отверстий газовых колодцев и стен при обходе работниками ГРО газовых трасс подземных газопроводов.
|
|
Пробозаборник ИБЯЛ.418311.050
|
Обеспечение отбора пробы из колодцев, а также других мест, где возможно присутствие воды |
|
Газозаборник ИБЯЛ.418311.043, длина трубки ПВХ - 10 м.
Для отбора пробы из различных колодцев и шахт |
При контролировании среды в труднодоступных местах |
|
Комплект для ручного забора пробы ИБЯЛ.413938.003 (Мех резиновый ИБЯЛ.302646.001 + Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 -10 м) |
|
|
CD-диск с ПО ИБЯЛ.431212.009 |
|
|
Датчики (сенсоры), взамен отработавших свой ресурс |
|
|
Клапан ИБЯЛ.306577.013 |
|
|
Блок поверочный ИБЯЛ.305131.048 |
|
|
Фильтр ИБЯЛ.418312.051-01 |
|
|
Замена блока аккумуляторного, отработавшего свой ресурс |
|
|
Принадлежности в упаковке (для газоанализаторов Анкат-7664Микро ИБЯЛ.413411.053-20,..,-45): |
Очистка либо замена УФ-лампы ФИД |

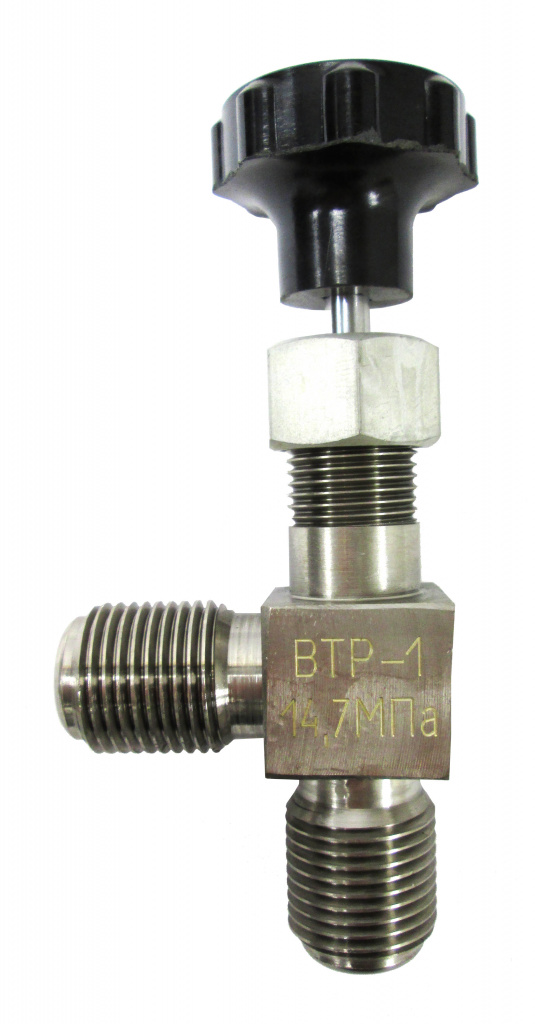

,%20%D0%BB%D0%B0%D1%82%D1%83%D0%BD%D1%8C,%20%D0%98%D0%91%D0%AF%D0%9B%20306.577.002.JPG "Вентиль точной регулировки (ВТР) латунь ИБЯЛ 306.577.002.JPG")
Наименование и чертёжное обозначение сенсоров, поставляемых по отдельному заказу, взамен отработавших свой ресурс
|
Канал и диапазон измерения |
Наименование сенсора |
Чертёжное обозначение сенсора |
Обозначение |
|
ΣСН, 0-99 % НКПР |
ИКД МИД-82 |
ИБЯЛ.418414.106-37 |
ИБЯЛ.305649.039-37 |
|
С3Н8, 0-1 % об.д. |
ИКД МИД-82 |
ИБЯЛ.418414.106-36 |
ИБЯЛ.305649.039-36 |
|
СН4, 0-4,4 % об.д. |
ИКД МИД-82 |
ИБЯЛ.418414.106-32 |
ИБЯЛ.305649.039-32 |
|
CO2, 0-2 % об.д. |
ИКД МИД-82 |
ИБЯЛ.418414.106-33 |
ИБЯЛ.305649.039-33 |
|
СО2, 0-5 % об.д. |
ИКД МИД-82 |
ИБЯЛ.418414.106-34 |
ИБЯЛ.305649.039-34 |
|
СО2, 0-10 % об.д. |
ИКД МИД-82 |
ИБЯЛ.418414.106-35 |
ИБЯЛ.305649.039-35 |
|
Ех, 0-50 % НКПР |
Датчик термохимический |
ИБЯЛ.413226.075-01 |
ИБЯЛ.413923.033-01 |
|
О2, 0-30 % об.д. |
Ячейка кислорода |
ИБЯЛ.418425.010-18 |
ИБЯЛ.305649.040-15 |
|
СО, 0-200 мг/м3 |
Датчик электрохимический (ячейка) |
ИБЯЛ.418425.100-10 |
ИБЯЛ.305649.038-06 |
|
СО, 0-50 мг/м3 |
ИБЯЛ.418425.100-15 |
ИБЯЛ.305649.038-11 |
|
|
Н2S, 0-20 мг/м3 |
ИБЯЛ.418425.100-11 |
ИБЯЛ.305649.038-07 |
|
|
Н2S, 0-40 мг/м3 |
ИБЯЛ.418425.100-12 |
ИБЯЛ.305649.038-08 |
|
|
SO2, 0-20 мг/м3 |
ИБЯЛ.418425.100-13 |
ИБЯЛ.305649.038-09 |
|
|
NO2, 0-10 мг/м3 |
ИБЯЛ.418425.100-14 |
ИБЯЛ.305649.038-10 |
|
|
Cl2,0-25 мг/м3 |
ИБЯЛ.418425.100-16 |
ИБЯЛ.305649.038-12 |
|
|
HCl, 5-30 мг/м3 |
ИБЯЛ.418425.100-17 |
ИБЯЛ.305649.038-13 |
|
|
NH3,0-150 мг/м3 |
ИБЯЛ.418425.060-20 |
ИБЯЛ.305649.038-14 |
